高壓角式截止閥的結構特點：
截止閥是一種旋塞閥盤，密封表面是平坦的或圓錐形的，閥盤沿流體的中心線線性移動。氣門桿運動有兩種類型：舉升桿型（氣門桿上下移動且手輪不升起）和舉升旋轉桿型（手輪和氣門桿一起旋轉并升起）。螺母安裝在閥體上）。截止閥僅適用于全開和全關，不允許進行調節或節流。
截止閥是強制密封閥，因此在關閉該閥時，必須向閥瓣施加壓力以防止密封面泄漏。當介質從閥瓣下方進入閥時，操作力必須克服的阻力是由閥桿和填料之間的摩擦力以及介質壓力產生的推力。關閉閥的力大于打開閥的力，因此需要增加閥桿的直徑。否則，閥桿會彎曲并失效。
截止閥打開且閥瓣的打開高度在標稱直徑的25％到30％之間時，流量達到z大值，表明閥已到達其完全打開位置。因此，截止閥的全開位置必須由閥盤的行程來確定。

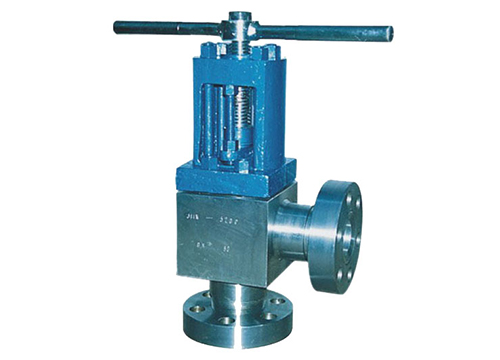

高壓角式截止閥J44H/Y/W-160C/220P250R320L（沖擊手輪）
高壓角式截止閥主要外形及連接尺寸：
型 號 | 通徑 | 主要連接尺寸 | 外形尺寸 | ||||||||
L | D | D1 | M | D2 | b | Z-фd | LO | H | H1 | ||
AJ44H-320 | 3 | 60 | 70 | 42 | M14×1.5 | 10 | 15 | 3-16 | 100 | 71 | 77 |
6 | 60 | 70 | 42 | M14×1.5 | 10 | 15 | 3-16 | 150 | 80 | 94 | |
J44Y-160 | 10 | 90 | 95 | 60 | M24×2 | 10 | 20 | 3-18 | 200 | 260 | 275 |
15 | 105 | 95 | 60 | M24×2 | 16 | 20 | 3-18 | 200 | 268 | 288 | |
J44Y-320 | 10 | 90 | 95 | 60 | M24×2 | 10 | 20 | 3-18 | 200 | 268 | 275 |
15 | 105 | 105 | 68 | M33×2 | 17 | 20 | 3-18 | 200 | 268 | 288 | |
J44Y-160 | 25 | 120 | 102 | 68 | M33×2 | 28 | 20 | 3-18 | 300 | 225 | 245 |
32 | 135 | 115 | 80 | M42×2 | 37 | 22 | 4-18 | 300 | 222 | 248 | |
40 | 165 | 165 | 115 | M52×2 | 47 | 28 | 6-26 | 350 | 265 | 300 | |
50 | 190 | 165 | 115 | M64×3 | 59 | 32 | 6-26 | 400 | 303 | 345 | |
J44Y-320 | 25 | 120 | 115 | 80 | M42×2 | 35 | 22 | 4-18 | 300 | 225 | 245 |
32 | 135 | 135 | 95 | M48×2 | 41 | 25 | 4-22 | 300 | 222 | 248 | |
40 | 165 | 165 | 115 | M64×3 | 58 | 32 | 6-26 | 350 | 265 | 300 | |
50 | 190 | 200 | 145 | M80×3 | 70 | 40 | 6-29 | 400 | 303 | 345 | |
GJ44H-160 | 65 | 215 | 200 | 145 | M80×3 | 73 | 40 | 6-29 | 710 | 430 | 490 |
80 | 260 | 225 | 170 | M100×3 | 93 | 50 | 6-33 | 810 | 520 | 600 | |
100 | 290 | 260 | 195 | M125×4 | 115 | 60 | 6-36 | 850 | 595 | 685 | |
GJ44H-320 | 65 | 215 | 225 | 170 | M100×3 | 90 | 50 | 6-33 | 710 | 430 | 490 |
80 | 260 | 260 | 195 | M125×4 | 112 | 60 | 6-36 | 810 | 520 | 600 | |
100 | 290 | 300 | 235 | M155×4 | 130 | 75 | 8-39 | 850 | 595 | 285 | |
